一、簡介
該產品依據標準：GB/T12113（IEC60990）；IEC62368 5.7條、IEC60950 D.1接觸電流測試網絡,IEC60990Fig4,GB/T12113圖4加權接觸電流測試網絡(感知電流或反應電流）,適用于電動工具GB3883（IEC60745）、音視頻類GB8898（IEC60065）、信息類GB4943（IEC60950）、家電類GB4706（IEC60335）、燈具類GB7000（IEC60598）、醫療類GB9706（IEC60601）、UL484等標準中關于接觸電流測量部分。適用于出入境檢驗檢疫電器產品檢驗、質量技術監督的電器產品質量檢驗，實驗室、學校、企業接觸電流的比對和實驗。
D.1 Measuring instrument
The measuring instrument of Figure D.1 is from Figure 4 of IEC 60990.

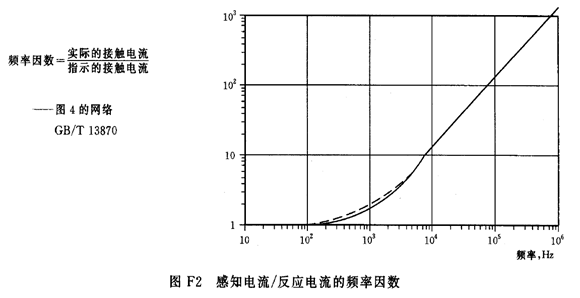

The measuring instrument is calibrated by comparing the frequency factor of U2 with the solid line in Figure F.2 of IEC 60990 at various frequencies. A calibration curve is constructed showing the deviation of U2 from the ideal curve as a function of frequency.
二、IEC60990/GBT12113圖3、圖4接觸電流人體網絡介紹

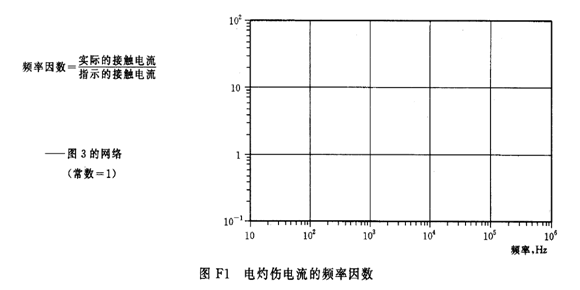

本測量網絡符合IEC60990 GB/T12113-2003接觸電流和保護導體電流的標準要求，采用高精度、大功率無感電阻、高精度高耐壓電容。人體網絡頻率因素符合GB/T12113-2003中附錄圖F.1和F.2，頻率范圍從DC 0Hz、AC 15Hz~1MHz，輸入阻抗、傳輸阻抗，輸出電壓和輸入電壓比值符合附錄表L1~L6要求。
三、模擬人體網絡：

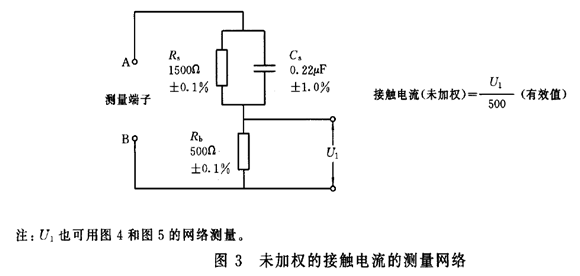

1、GBT12113圖三（U1）：未加權接觸電流測量網絡(電灼傷）；

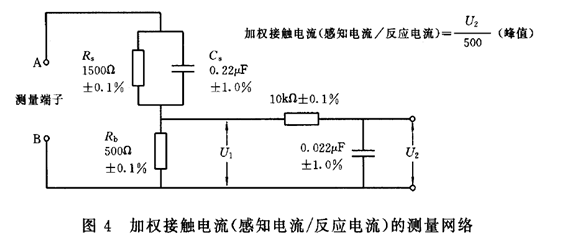

2、GBT12113圖四（U2）：加權接觸電流測量網絡（感知電流/反應電流）；
